مقدمه
پنل خورشیدی یکی از بنیادیترین تجهیزات در سیستمهای انرژی تجدیدپذیر است. وقتی صحبت از پنل خورشیدی میشود، اغلب تصویری از صفحات سیاه یا آبی در سقف خانهها به ذهن میآید. اما واقعیت این است که پنل خورشیدی از مجموعهای مواد نیمهرسانا، شیشه، فلز و لایههای حفاظتی ساخته شده است. در این مقاله قصد داریم از صفر تا صد ساختار و مواد استفاده شده در پنل خورشیدی را توضیح دهیم.
فهرست مطالب
۱. مقدمه
۲. پنل خورشیدی چیست؟
۳. اجزای اصلی پنل خورشیدی
۱. سلولهای خورشیدی (سلولهای فوتوولتاییک)
۲. شیشه رویی
۳. لایه ضد انعکاس
۴. فریم آلومینیومی
۵. پشتبند (Backsheet)
۶. لایه EVA یا encapsulant
۷. خوردگی و اتصالات الکتریکی
۸. کابلها و اتصالات خروجی
۴. مواد شیمیایی و نیمهرساناها در پنل خورشیدی
۱. سیلیکون (بلورین و آمورف)
۲. آلیاژهای سیلیکون — ناخالصیها
۳. سایر تکنولوژیها: فیلم نازک، CIGS، CdTe
۵. فرآیند تولید پنل خورشیدی
۱. رشد کریستال سیلیکون
۲. برش و پردازش ویفر
۳. افزودن لایههای نازک
۴. مونتاژ و لمینت
۵. تست و تضمین کیفیت
۶. خواص فیزیکی و الکتریکی مواد
۱. هدایت الکتریکی
۲. پایداری دما
۳. مقاومت در برابر نور خورشید
۷. چالشها و نکات فنی
۱. خستگی حرارتی
۲. انبساط حرارتی
۳. رطوبت و نفوذ آب
۴. پیری مواد
۸. کاربردها و انواع پنل بر حسب مواد
۹. بهترین روش برای انتخاب پنل بر اساس مواد ساخت
۱۰. نتیجهگیری
۱۱. سؤالات متداول
پنل خورشیدی چیست؟
پنل خورشیدی یا مدول فتوولتاییک، دستگاهی است که با استفاده از سلول خورشیدی میزان نور خورشید را جمعآوری و به جریان الکتریکی تبدیل میکند. این مدول فتوولتاییک معمولاً روی سقف یا ساختارهای نصب مستقل قرار میگیرد.
هر مدول فتوولتاییک دارای اجزایی مانند شیشه، فریم آلومینیومی، لایه ضد انعکاس و backsheet است. اگر هر کدام از این لایهها طبق استاندارد ساخته نشود، راندمان کاهش مییابد.

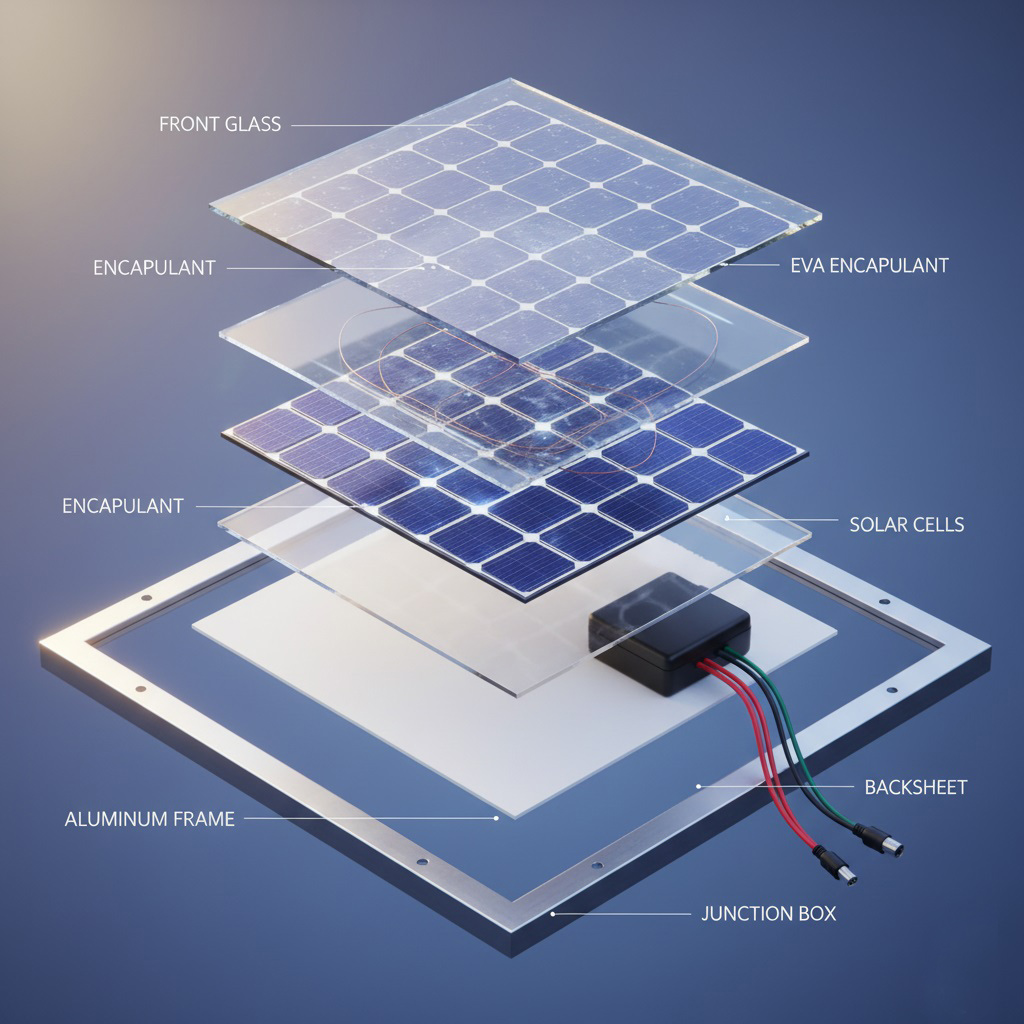

اجزای اصلی پنل خورشیدی
سلولهای خورشیدی (سلول فوتوولتاییک)
در مرکز هر پنل خورشیدی، سلول خورشیدی ساختهشده از سیلیکون بلورین یا چندبلور قرار دارد. عملکرد آن همان تبدیل فوتون به جریان الکتریکی است. در پنلهای فیلم نازک (مثل CIGS یا CdTe) هم از لایههای نازک نیمهرسانا استفاده میشود.
شیشه رویی
شیشه رویی یا لایه شیشهای، نوعی شیشه نشکن است که از سلول در برابر ضربه، گرد و غبار یا عوامل جوی محافظت میکند. عبور نور از این شیشه باید حداکثر باشد تا انرژی خورشیدی به سلول برسد.
لایه ضد انعکاس
برای کاهش بازتاب نور، از یک لایه ضدانعکاس روی سطح سلول استفاده میشود. این لایه میتواند از ترکیباتی مانند اکسید سیلیکون یا تیتانیوم ساخته شده باشد تا جذب نور بهینه شود.
فریم آلومینیومی
قاب آلومینیومی پیرامون پنل (فریم آلومینیومی) به تثبیت ساختار کمک میکند و تحمل تنشهای حرارتی و وزنی را دارد.
پشتبند (Backsheet)
در پشت پنل، لایهای به نام backsheet یا لایه پشتی قرار دارد که وظیفه عایقسازی الکتریکی و محافظت در برابر رطوبت را برعهده دارد. این لایه معمولاً از پلیمرهای مقاوم ساخته شده است.
لایه EVA یا encapsulant
بین سلولها و شیشه/پشتبند، لایه EVA (Ethylene Vinyl Acetate) قرار میگیرد که سلولها را کانویلد میکند و از نفوذ آب جلوگیری مینماید.
اتصالات الکتریکی
برای جمعآوری جریان تولیدی، سیمهای نازک از جنس مس یا آلومینیوم سلولها را به هم متصل میکنند. این اتصالات اغلب با لحیمکاری انجام میشود.
کابلها و اتصالات خروجی
پس از جمعآوری جریان DC، کابلها و کانکتورهای استاندارد (مانند MC4) انرژی را به اینورتر یا بار مصرفکننده منتقل میکنند.
مواد شیمیایی و نیمهرساناها در پنل خورشیدی
سیلیکون بلورین و آمورف
اکثر پنلهای خورشیدی موجود در بازار بر پایه سیلیکون بلورین (تکبلور یا چندبلور) ساخته میشوند، زیرا این ماده بازده بالا و پایداری قابل قبول دارد. در پنلهای فیلم نازک خورشیدی ممکن است از سیلیکون آمورف استفاده شود، که سبکتر اما با بازده کمتر است.
آلیاژها و ناخالصیها
برای ایجاد تقارن P و N و تشکیل میدان الکتریکی، مقادیر کنترلشدهای از ناخالصیها (مانند بور، فسفر) به سیلیکون افزوده میشود. این فرآیند حساسیت زیادی دارد چون وجود ناخالصی ناخواسته میتواند راندمان را پایین بیاورد.
CIGS، CdTe و فناوریهای فیلم نازک
در برخی طراحیهای پیشرفته، به جای سیلیکون از لایههای CIGS (مس-ایندیم-گالیم-سلنید) یا CdTe (سلنید کادمیوم) استفاده میشود. این مواد امکان ساخت پنل سبکتر، منعطفتر و با هزینه کمتر را میدهد. ولی کنترل کیفیت آنها پیچیدهتر است.
فرآیند تولید پنل خورشیدی
رشد کریستال سیلیکون
در این مرحله سیلیکون خالص ذوب شده و با روشهایی مانند Czochralski بلور سیلیکون تشکیل میشود.
برش ویفر
بلوک کریستالی سیلیکون به ورقهای نازک (ویفر) برش داده میشود. این ویفرها پایه ساخت سلول هستند.
افزودن لایههای نازک
روی ویفرها، لایهای ضد انعکاس، لایه تحریکگر و ناخالصیهای لازم اعمال میشود.
مونتاژ و لمینت
سلولها با EVA و شیشه و backsheet در دستگاه لمینت ترکیب شده و فشار و گرما داده میشوند تا ساختار نهایی شکل گیرد.
تست کیفی
مدول تولیدی در شرایط نور مرجع، دماهای مختلف و سیکلهای حرارتی آزمایش میشود تا عملکرد و پایداری آن سنجیده شود.
خواص فیزیکی و الکتریکی مواد
هدایت الکتریکی
مواد نیمهرسانا باید بتوانند جریان را کنترل شده هدایت کنند. کیفیت کریستال و خلوص ماده مؤثر است.
پایداری دما
مدولها باید در دمای بالا و دورههای گرم و سرد مقاومت کنند بدون کاهش چشمگیر عملکرد.
مقاومت در برابر پرتو UV
لایههای پلیمری مانند EVA و backsheet باید در مقابل اشعه ماوراء بنفش مقاوم باشند تا تخریب نشوند.
چالشها و نکات فنی
خستگی حرارتی
تغییرات دمایی مکرر باعث ایجاد ترکهای کوچک در لایهها میشود که به مرور موجب افت عملکرد میگردد.
انبساط حرارتی
در انتخاب مواد، ضریب انبساط حرارتی باید هماهنگ باشد تا استرس بین لایهها ایجاد نشود.
نفوذ رطوبت
اگر لایههای محافظ کیفیت کافی نداشته باشند، رطوبت میتواند وارد ساختار شده و تخریب ایجاد کند.
پیری مواد
مواد پلیمری ممکن است به مرور تحت تأثیر نور و گرما تحلیل روند و خاصیت خود را از دست دهند.
کاربردها و انواع پنل بر حسب مواد
- پنل خورشیدی تکبلور: بازده بالا، ظاهر یکنواخت
- پنل خورشیدی چندبلور: هزینه کمتر، عملکرد متوسط
- پنل فیلم نازک (CIGS، CdTe): سبک، انعطافپذیر
- پنل هیبریدی: ترکیب مواد برای بهبود عملکرد
بسته به هدف پروژه — مسکونی، صنعتی، قابل حمل — نوع مواد ساخت پنل انتخاب میشود.
بهترین روش برای انتخاب پنل بر اساس مواد ساخت
- در مناطق گرم و پرتابش زیاد، پنل تکبلور بهترین گزینه است
- برای پروژههای بزرگ مقیاس، پنل چندبلور از نظر هزینه مقرونبهصرفه است
- برای کاربردهای قابل حمل یا سقفهای خمیده، پنل فیلم نازک گزینهای جذاب است
همچنین به گارانتی، عمر مفید، شرایط محیط نصب و مقاومت در برابر شرایط جوی توجه نمایید.
نتیجهگیری
در این مقاله بررسی کردیم که پنل خورشیدی مجموعهای از اجزا و مواد متنوع است؛ از سلولهای خورشیدی که قلب تبدیل انرژی را تشکیل میدهند تا لایههای محافظ شیشه، EVA، backsheet و قاب آلومینیومی. همچنین فناوریهای پیشرفته مانند CIGS و CdTe نیز در پنلهای نسل جدید یافت میشوند. کیفیت مواد و دقت ساخت، تعیینکننده عمر مفید، بازده و پایداری پنل است. هنگام انتخاب پنل، شناخت مواد و فرایند ساخت به شما کمک میکند انتخابی هوشمند و اقتصادی داشته باشید.
سوالات متداول
پنل خورشیدی از چه متریالی ساخته میشود؟
پاسخ: عمدتاً از سیلیکون بلورین (تکبلور یا چندبلور) همراه با شیشه نشکن، لایه ضدانعکاس، EVA، backsheet و قاب آلومینیومی.
آیا مواد پنل خورشیدی قابل بازیافت است؟
پاسخ: بله، بسیاری از اجزا مانند شیشه و فلزات قابل بازیافتاند. فناوریهای جدید پیشرو به سمت بازیافت کامل مدولها حرکت میکنند.
پنل خورشیدی فیلم نازک چیست؟
پاسخ: پنل فیلم نازک از لایههای نیمهرسانا بر روی سطوح انعطافپذیر تشکیل میشود مانند CIGS یا CdTe. این نوع وزن کمتری دارد اما بازده کمتری هم دارد.
چه تفاوتی بین پنل تکبلور و چندبلور وجود دارد؟
پاسخ: پنل خورشیدی تکبلور بازده بالاتر و ظاهر یکنواخت دارد، ولی قیمت آن بیشتر است. پنل چندبلور هزینه ساخت پایینتری دارد اما بازده آن کمی کمتر است.
برای مطالعه بیشتر درباره ساخت سلولهای خورشیدی و مواد نیمهرسانا، میتوانید به وبسایت مؤسسه انرژیهای تجدیدپذیر انگلستان مراجعه کنید:
